FISCHER CHEVILLE A FRAPPER EA II M EN ACIER ELECTROZINGE 8X30 - BOITE DE 100

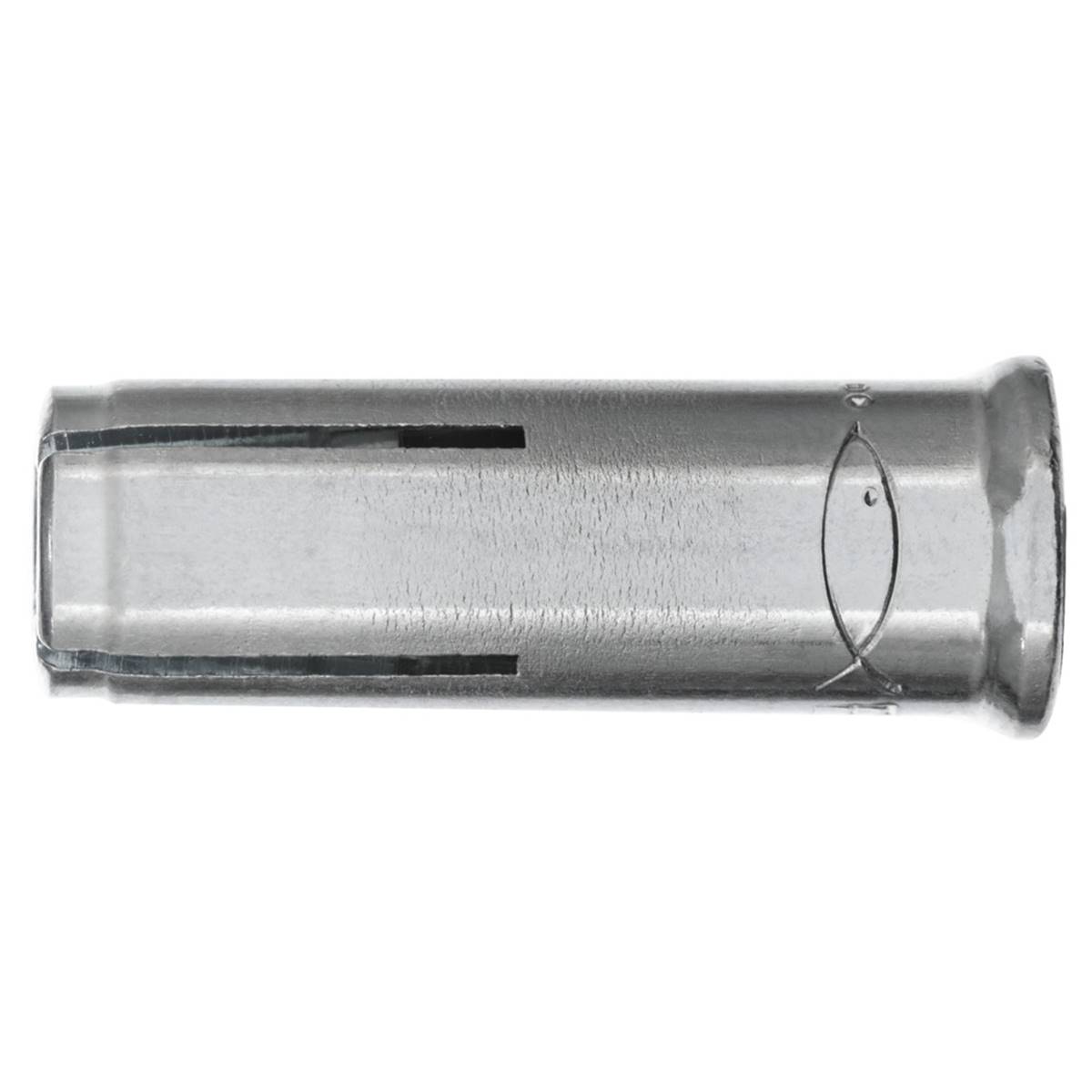

Cheville à frapper EA II M enacier électrozingé

La douille taraudée aveccollerette pour un montage simple au marteau.

Caractéristiques principales

Montage au marteau simple : pas deglissement dans le trou grâce à la collerette intégrée de la douille.

L'utilisation de vis et tigesfiletées métriques standards réduit la complexité.

Installation en série sans effortsavec l'outil de pose machine EA II S-SDS.

Contrôle visuel grâce au marquage.

Agrément ETA pour béton nonfissuré et fixations multiples.

La cheville à frapper EA II estune douille taraudée en acier électrozingué. La cheville à frapper se pose aumarteau à fleur du matériau support. Avec l'outil de pose manuel EHS Plus oul'outil de pose machine EMS, la douille est verrouillée et s'expanse contre lesparois du forage. Pour une expansion correcte, aucun couple de serrage ne doitêtre appliqué sur la vis ou la tige filetée. La cheville à frapper EA II estidéale pour la fixation agréée de sprinkler, grilles et consoles à l'intérieur.

1. Avantages

   La collerette intégrée empêche ladouille de glisser trop profondément dans le forage, assurant ainsi uneinstallation au marteau sans problèmes.

   Le taraudage métrique permetl'utilisation de vis ou tiges filetées standards pour une adaptation idéale àl'application.

   L'outil de pose machine EMS permetun montage sans efforts, en particulier dans le cas d'installations en série.

   Le marquage apposé lors del'expansion avec l'outil de pose EHS Plus facilite le contrôle de l'ancrage etoffre une sécurité accrue.

   Le plot élastomère pour laprofondeur d'ancrage hef 25 mm évite la chute de la cheville avant l'expansion.

   Le plot élastomère évite la chutede la cheville lors des montages au plafond.



   Applications

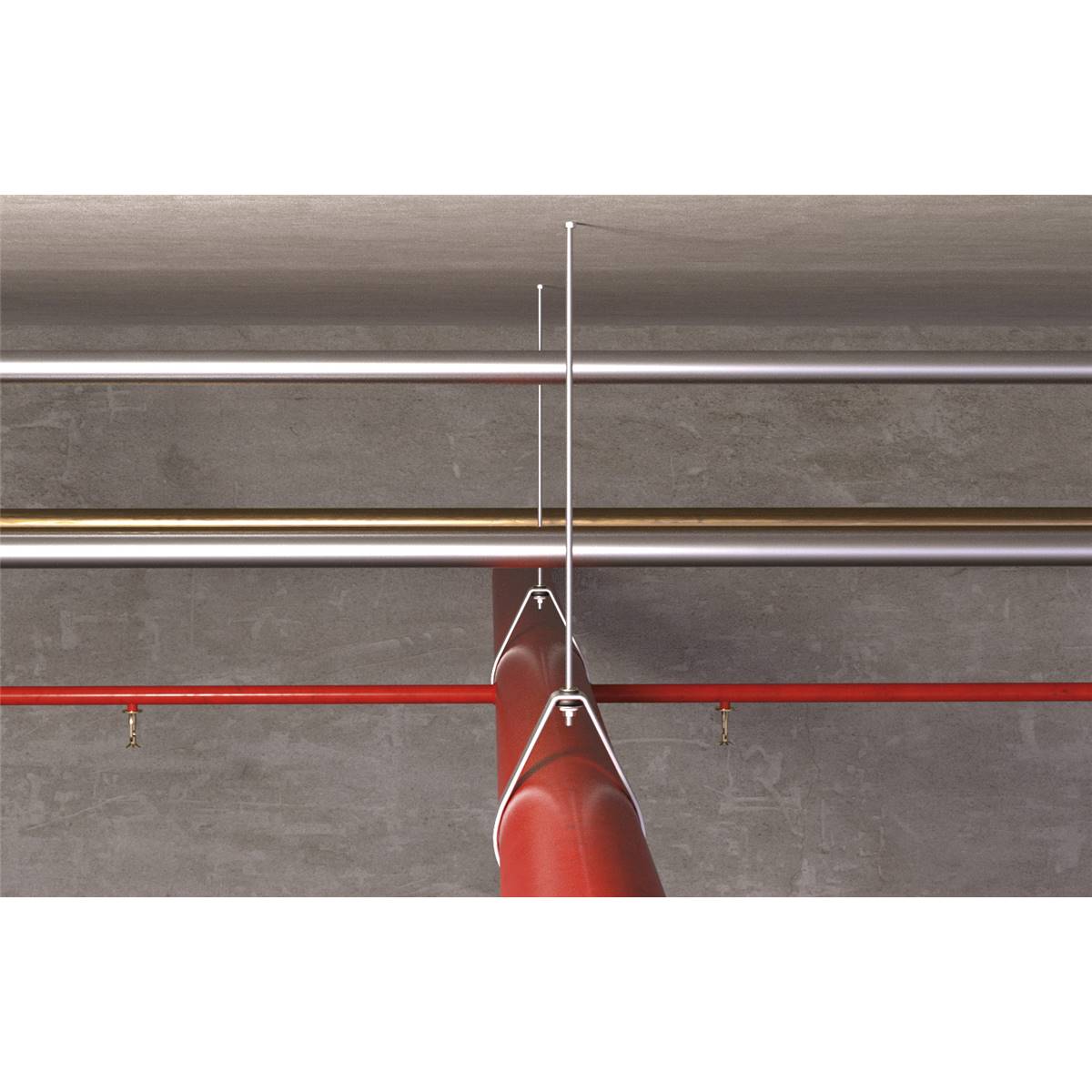

   Tuyaux et systèmes de ventilation

   Sprinkler

   Chemins de câbles et échelles

   Grilles

   Constructions métalliques

   Machines

   Consoles

   Etais de coffrages

2.


   Matériaux

   Agréée pour :

   Béton C20/25 à C50/60, fissuré etdalles alvéolaires en béton précontraint C30/37 à C50/60 pour la fixationmultiple d'applications non structurelles

   Béton C20/25 à C50/60, non fissuré

   Convient également pour :

   Béton C12/15

   Pierre naturelle à structure dense

   Les détails (matériaux deconstruction, charges, etc.) de l'agrément, s'il est disponible, s’appliquent



   Homologation

   DoP No. 0003

   DoP No. 0005

   DoP No. 0044

   DoP No. 0069





   Données techniques

   homologation ATE
   Longueur de cheville		30	[mm]
   taraudage		M 8
   Profondeur de vissage mini.		8	[mm]
   Profondeur de vissage maxi.		14	[mm]
   Conditionnement		Boite à bec verseur
   Quantité		100	[St.]
