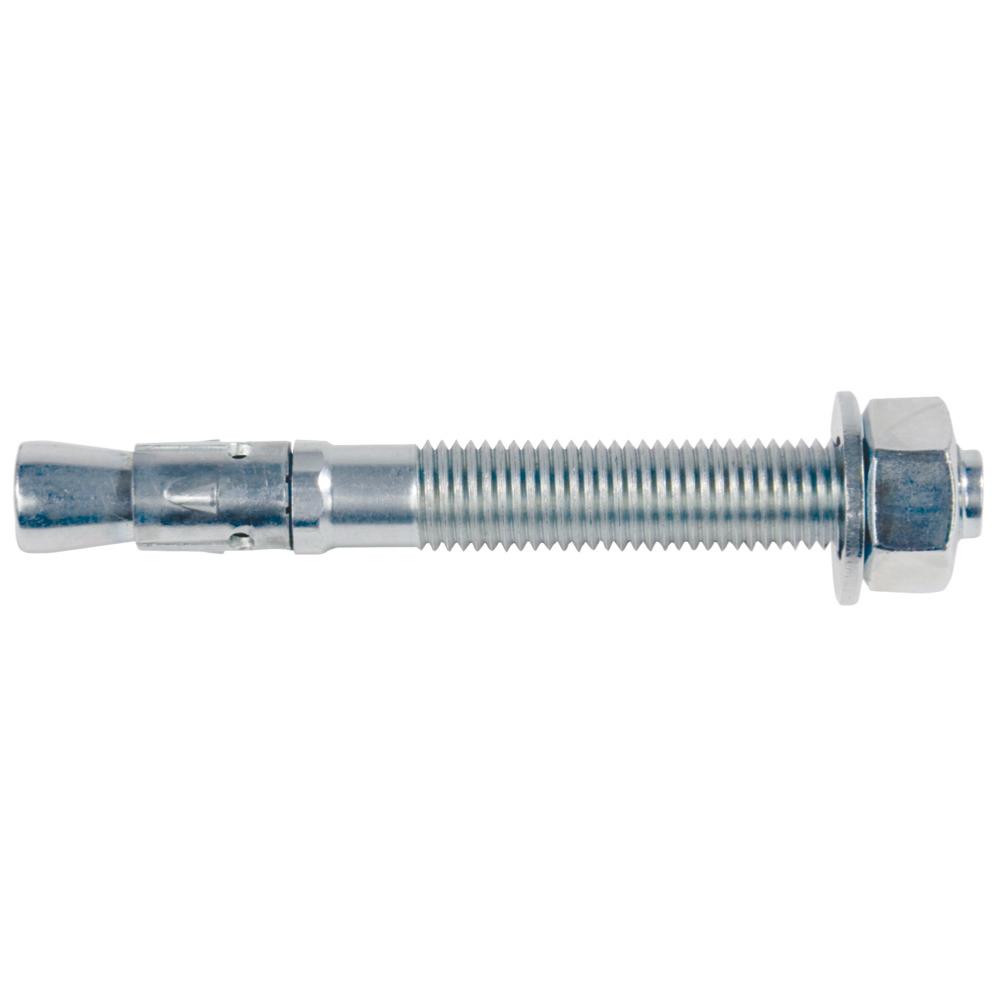

FISCHER GOUJON D'ANCRAGE FBN II

La fixation économique pour des mises en œuvre flexiblesdans le béton non fissuré.

Caractéristiques principales

Le filetage long permet les ajustements. De plus, le FBN IIconvient également pour les installations déportées. Ceci accroit laflexibilité.

La partie saillante de la tige filetée protège le filetagedes dommages. Ceci permet de gagner du temps lors du montage et du démontage.

Si la profondeur d'ancrage réduite est utilisée, cecidiminue la profondeur de perçage et simplifie l'installation.

Le FBN II atteint la résistance la plus élevée avec laprofondeur d'ancrage standard. Ceci signifie moins de points de fixation et desplatines plus petites.

Montage simple grâce à un nombre réduit de coups de marteauet à un glissement minimal.

1. Le goujon d'ancrage FBN II est une fixation métallique pourdes applications économiques dans le béton non fissuré. La partie filetéelongue et les 2 profondeurs d'ancrage permettent une mise en œuvre particulièrementflexible. En plus des installations en attente et traversantes, le goujond'ancrage convient également pour les montages à distance. Dans sa version enacier électrozingué, le goujon d'ancrage convient pour la fixation àl'intérieur de garde-corps, chemins de câbles et consoles.



   Avantages

   La profondeur d'ancrage standard permet d'atteindre desrésistances maximales. Moins de points de fixations et des platines pluspetites sont ainsi nécessaires.

   La profondeur d'ancrage réduite diminue la profondeur deperçage, ce qui réduit le temps d'installation et accroit la flexibilité.

   Le filetage long permet les ajustements et installationsdéportées, ce qui augmente la flexibilité.

   Un nombre réduit de coups de marteau et le faible glissementlors du serrage assurent une installation extrêmement facile.

   Le guidage de la tige évite d'endommager le filetage, ce quiassure un montage et un démontage rapides de la pièce à fixer.



   Applications

   Constructions métalliques

   Barres d'appui

   Consoles

   Echelles

   Chemins de câbles

   Machines

   Escaliers

   Portails

   Façades



   Matériaux

   Agréée pour :

   Béton C20/25 à C50/60, non fissuré

   Convient également pour :

   Béton C12/15

   Pierre naturelle à structure dense

   Les détails (matériaux de construction, charges, etc.)de l'agrément, s'il est disponible, s’appliquent
2.


   Données techniques

   Diamètre nominal du foret		10	[mm]
   Contenu		4x goujons FBN II 10/30
   Quantité		4	[St.]
   GTIN (EAN-Code)		4042205263343
