FISCHER GOUJON D'ANCRAGE FBN II GALVANISÉ Á CHAUD

FISCHER
(Code: 508013)
Bientôt disponible
FISCHER GOUJON D'ANCRAGE FBN II GALVANISÉ Á CHAUD
LONGUEUR MM :
QUANTITE :
66,93 €
500g

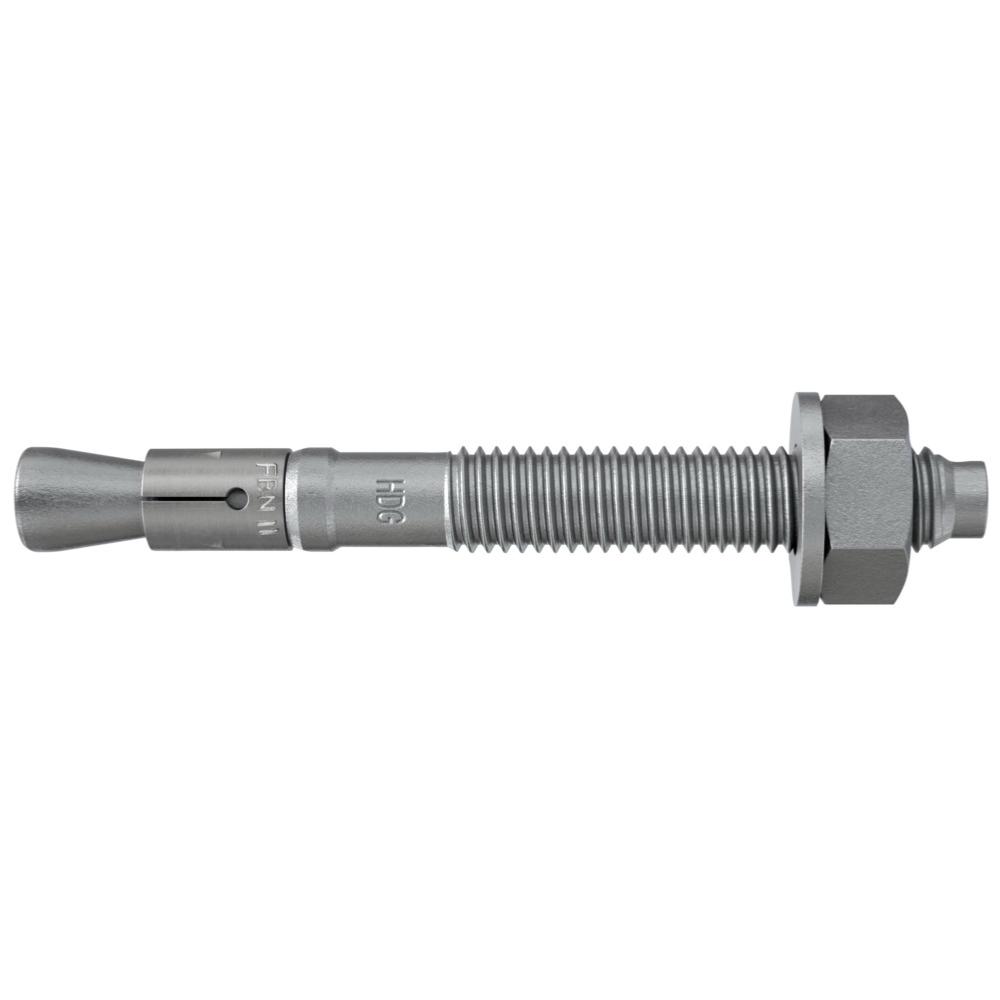

Goujon d'ancrage FBN II galvanisé à chaud

La fixation économique en acier galvanisé à chaud pour lebéton non fissuré.



Caractéristiques principales

Avec le document d'évaluation (ETA), la version en aciergalvanisé à chaud est couverte pour une utilisation externe avec une durée devie variable en fonction de l'environnement et des conditions de corrosion.

Le FBN II atteint la résistance la plus élevée avec laprofondeur d'ancrage standard. Ceci signifie moins de points de fixation et desplatines plus petites.

Si la profondeur d'ancrage réduite est utilisée, cecidiminue la profondeur de perçage et simplifie l'installation.

Le filetage long permet les ajustements. De plus, le FBN IIconvient également pour les installations déportées. Ceci accroit laflexibilité.

Montage simple grâce à un nombre réduit de coups de marteauet à un glissement minimal.

  1. Le goujon d'ancrage FBN II est une fixation métallique pourdes applications économiques dans le béton non fissuré. La partie filetée longueet les 2 profondeurs d'ancrage permettent une mise en œuvre particulièrementflexible. En plus des installations en attente et traversantes, le goujond'ancrage convient également pour les montages à distance. Le goujon d'ancrageen acier galvanisé à chaud convient pour la fixation de garde-corps, mainscourantes ou consoles.



    Avantages

    La profondeur d'ancrage standard permet d'atteindre lescapacités de charge maximales. Cela signifie que moins de points de fixation etmoins de plaques d'ancrage sont nécessaires.

    La profondeur d'ancrage réduite réduit la profondeur du troude forage. Ceci minimise le temps nécessaire à l'installation tout enaugmentant la flexibilité.

    La première ancre de boulon à durée de vie variable couvrel'utilisation d'ancrages de boulons dans des conditions humides et àl'extérieur.

    Le filetage long permet d'équilibrer les tolérances descomposants et les installations à distance, et donc d'augmenter la flexibilité.

    Moins de coups de marteau et un glissement de couple minimalpermettent un montage nettement plus simple.

    La goupille d'enfoncement protège la vis filetée desdommages et assure ainsi un montage et un démontage plus rapide de l'appareil.



    Applications

    Constructions métalliques

    Barres d'appui

    Consoles

    Echelles

    Chemins de câbles

    Machines

    Escaliers

    Portails

    Façades


  2. Matériaux

    Agréée pour :

    Béton C20/25 à C50/60, non fissuré

    Convient également pour :

    Béton C12/15

    Pierre naturelle à structure dense

    Les détails (matériaux de construction, charges, etc.) de l'agrément,s'il est disponible, s’appliquent



    Homologation

    ETA-07/0211

    ETA-18/0101

    DoP 0192

    DoP No. 0015

    DoP No. 0098



    Données techniques

    homologation ATE

    Diamètre nominal du foret

    10

    [mm]

    profondeur de perçage mini. pour installation traversante

    118

    [mm]

    Longueur de cheville

    126

    [mm]

    épaisseur à fixer maxi. hef,stand/hef,red

    50 / 60

    [mm]

    Filetage

    M 10 x 86

    [mm]

    Ouverture de clé

    17

    [mm]

    Conditionnement

    Boite à bec verseur

    Quantité

    20

    [St.]

    GTIN (EAN-Code)

    4048962087680
