FISCHER GOUJON FBN II A4 ACIER INOXYDABLE

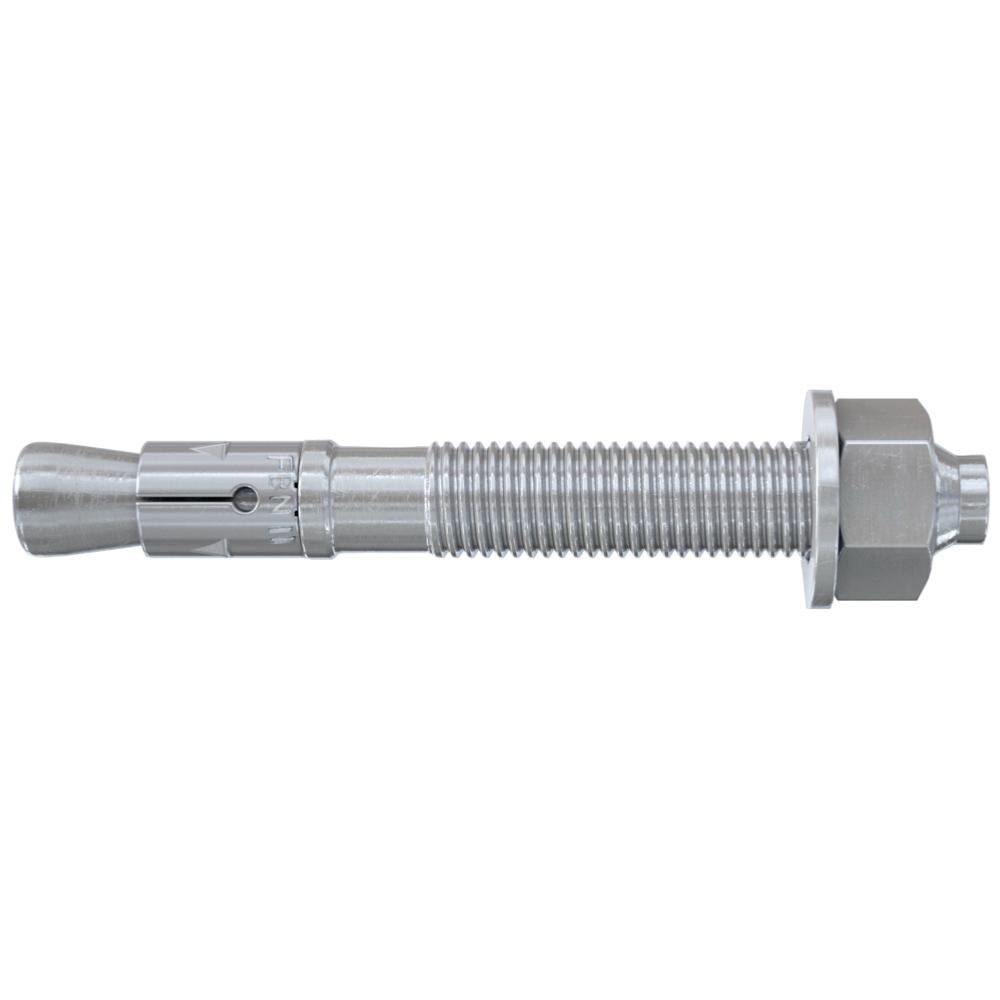

Goujon FBN II  A4 /4B en acier inoxydable

La fixation économique en acier inoxydable pour le béton nonfissuré.

Caractéristiques principales

Acier inoxydable : sécurité durable pour les utilisations àl'extérieur.

Si la profondeur d'ancrage réduite est utilisée, cecidiminue la profondeur de perçage et simplifie l'installation.

Montage simple grâce à un nombre réduit de coups de marteauet à un glissement minimal.

Le filetage long permet les ajustements. De plus, le FBN IIconvient également pour les installations déportées. Ceci accroit laflexibilité.

Le FBN II atteint la résistance la plus élevée avec laprofondeur d'ancrage standard. Ceci signifie moins de points de fixation et desplatines plus petites.

1. Le goujon d'ancrage FBN II est une fixation métallique pourdes applications économiques dans le béton non fissuré. La partie filetéelongue et les 2 profondeurs d'ancrage permettent une mise en œuvreparticulièrement flexible. En plus des installations en attente et traversantes,le goujon d'ancrage convient également pour les montages à distance. Dans saversion en acier inoxydable, le goujon d'ancrage convient pour la fixation àl'extérieur d'ossatures de façades, échelles et consoles.



   Avantages

   La profondeur d'ancrage standard permet d'atteindre desrésistances maximales. Moins de points de fixations et des platines pluspetites sont ainsi nécessaires.

   La profondeur d'ancrage réduite diminue la profondeur deperçage, ce qui réduit le temps d'installation et accroit la flexibilité.

   Le filetage long permet les ajustements et installationsdéportées, ce qui augmente la flexibilité.

   Un nombre réduit de coups de marteau et le faible glissementlors du serrage assurent une installation extrêmement facile.

   Le guidage de la tige évite d'endommager le filetage, ce quiassure un montage et un démontage rapides de la pièce à fixer.



   Applications

   Constructions métalliques

   Barres d'appui

   Consoles

   Echelles

   Chemins de câbles

   Machines

   Escaliers

   Portails

   Façades



   Matériaux

   Agréée pour :

   Béton C20/25 à C50/60, non fissuré

   Convient également pour :

   Béton C12/15

   Pierre naturelle à structure dense

   Les détails (matériaux de construction, charges, etc.) del'agrément, s'il est disponible, s’appliquent

2.


   Données techniques

   Diamètre nominal du foret		8	[mm]
   profondeur de perçage mini. pour installation traversante		66	[mm]
   Longueur de cheville		71	[mm]
   Contenu		4x goujons 8/10 acier inoxydable
   Quantité		4	[St.]
   GTIN (EAN-Code)		4042205264494



   Données techniques

   Diamètre nominal du foret		10	[mm]
   Contenu		4x goujons 10/20 acier inoxydable
   Quantité		4	[St.]
   GTIN (EAN-Code)		4042205264500



   Données techniques

   Diamètre nominal du foret		12	[mm]
   Contenu		4x goujons 12/20 acier inoxydable
   Quantité		4	[St.]
   GTIN (EAN-Code)		4042205264517
