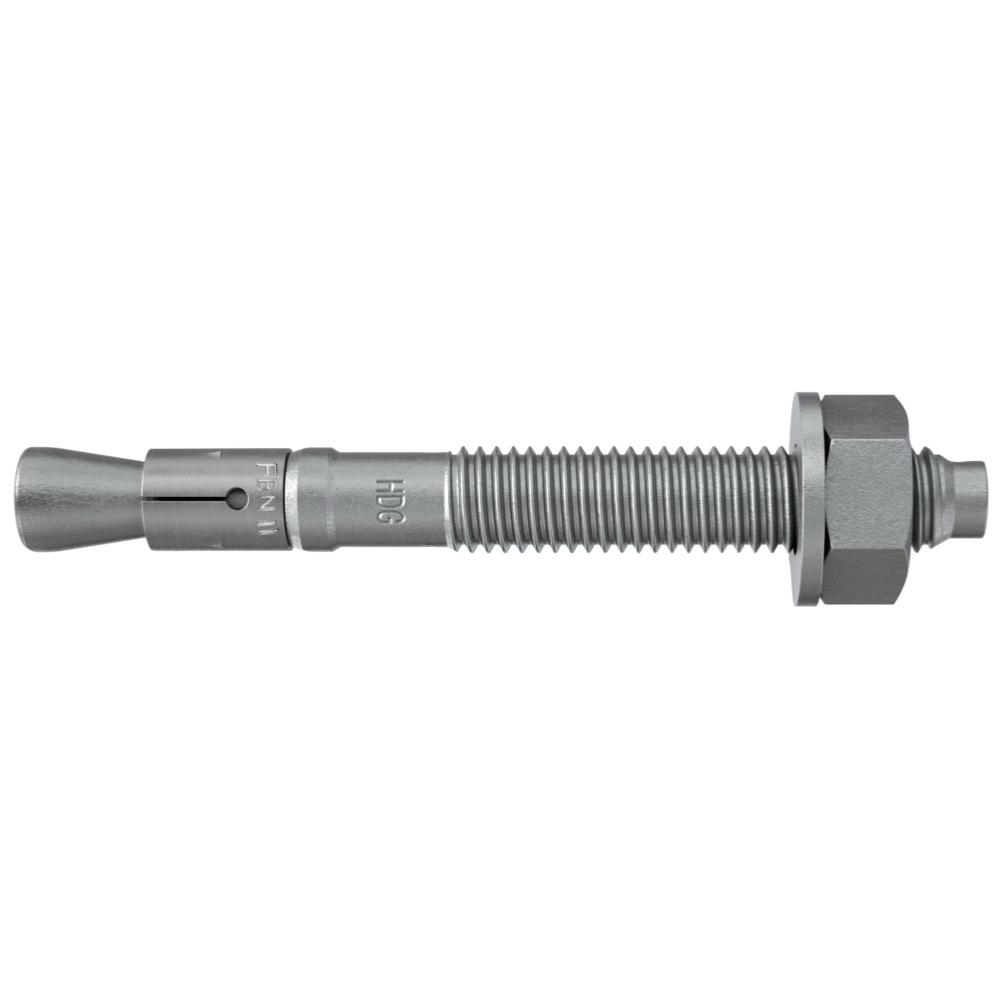

Goujon FBN II en acier inoxydable
La fixation économique en acier inoxydable pour le béton nonfissuré.
Caractéristiques principales
Le FBN II atteint la résistance la plus élevée avec laprofondeur d'ancrage standard. Ceci signifie moins de points de fixation et desplatines plus petites.
Si la profondeur d'ancrage réduite est utilisée, cecidiminue la profondeur de perçage et simplifie l'installation.
Le filetage long permet les ajustements. De plus, le FBN IIconvient également pour les installations déportées. Ceci accroit laflexibilité.
Montage simple grâce à un nombre réduit de coups de marteauet à un glissement minimal.
Acier inoxydable : sécurité durable pour les utilisations àl'extérieur.
-
Le goujon d'ancrage FBN II est une fixation métallique pourdes applications économiques dans le béton non fissuré. La partie filetéelongue et les 2 profondeurs d'ancrage permettent une mise en œuvreparticulièrement flexible. En plus des installations en attente ettraversantes, le goujon d'ancrage convient également pour les montages àdistance. Dans sa version en acier inoxydable, le goujon d'ancrage convientpour la fixation à l'extérieur d'ossatures de façades, échelles et consoles.
Avantages
La profondeur d'ancrage standard permet d'atteindre desrésistances maximales. Moins de points de fixations et des platines pluspetites sont ainsi nécessaires.
La profondeur d'ancrage réduite diminue la profondeur deperçage, ce qui réduit le temps d'installation et accroit la flexibilité.
Le filetage long permet les ajustements et installationsdéportées, ce qui augmente la flexibilité.
Un nombre réduit de coups de marteau et le faible glissementlors du serrage assurent une installation extrêmement facile.
Le guidage de la tige évite d'endommager le filetage, ce quiassure un montage et un démontage rapides de la pièce à fixer.
Applications
Constructions métalliques
Barres d'appui
Consoles
Echelles
Chemins de câbles
Machines
Escaliers
Portails
Façades
Matériaux
Agréée pour :
Béton C20/25 à C50/60, non fissuré
Convient également pour :
Béton C12/15
Pierre naturelle à structure dense
Les détails (matériaux de construction, charges, etc.) del'agrément, s'il est disponible, s’appliquent
Homologation
ETA-07/0211
DoP 0192
DoP No. 0015
Données techniques
|
homologation ATE |
|
|
|
|
Diamètre nominal du foret |
|
8 |
[mm] |
|
profondeur de perçage mini. pour installation traversante |
|
66 |
[mm] |
|
Longueur de cheville |
|
70 |
[mm] |
|
épaisseur à fixer maxi. hef,stand/hef,red |
|
10 / 20 |
[mm] |
|
Filetage |
|
M 8 x 39 |
[mm] |
|
Ouverture de clé |
|
13 |
[mm] |
|
Conditionnement |
|
Boite à bec verseur |
|
|
Quantité |
|
50 |
[St.] |
|
GTIN (EAN-Code) |
|
4048962087383 |
|
Données techniques
|
homologation ATE |
|
|
|
|
Diamètre nominal du foret |
|
8 |
[mm] |
|
profondeur de perçage mini. pour installation traversante |
|
86 |
[mm] |
|
Longueur de cheville |
|
90 |
[mm] |
|
épaisseur à fixer maxi. hef,stand/hef,red |
|
30 / 40 |
[mm] |
|
Filetage |
|
M 8 x 59 |
[mm] |
|
Ouverture de clé |
|
13 |
[mm] |
|
Conditionnement |
|
Boite à bec verseur |
|
|
Quantité |
|
50 |
[St.] |
|
GTIN (EAN-Code) |
|
4048962087390 |
|
Données techniques
|
homologation ATE |
|
|
|
|
Diamètre nominal du foret |
|
8 |
[mm] |
|
profondeur de perçage mini. pour installation traversante |
|
106 |
[mm] |
|
Longueur de cheville |
|
110 |
[mm] |
|
épaisseur à fixer maxi. hef,stand/hef,red |
|
50 / 60 |
[mm] |
|
Filetage |
|
M 8 x 79 |
[mm] |
|
Ouverture de clé |
|
13 |
[mm] |
|
Conditionnement |
|
Boite à bec verseur |
|
|
Quantité |
|
50 |
[St.] |
|
GTIN (EAN-Code) |
|
4048962087406 |
|
Données techniques
|
homologation ATE |
|
|
|
|
Diamètre nominal du foret |
|
10 |
[mm] |
|
profondeur de perçage mini. pour installation traversante |
|
78 |
[mm] |
|
Longueur de cheville |
|
85 |
[mm] |
|
épaisseur à fixer maxi. hef,stand/hef,red |
|
10 / 20 |
[mm] |
|
Filetage |
|
M 10 x 46 |
[mm] |
|
Ouverture de clé |
|
17 |
[mm] |
|
Conditionnement |
|
Boite à bec verseur |
|
|
Quantité |
|
50 |
[St.] |
|
GTIN (EAN-Code) |
|
4048962087413 |
|
