FISCHER GOUJON FBN II EN ACIER ELECTROZINGUE

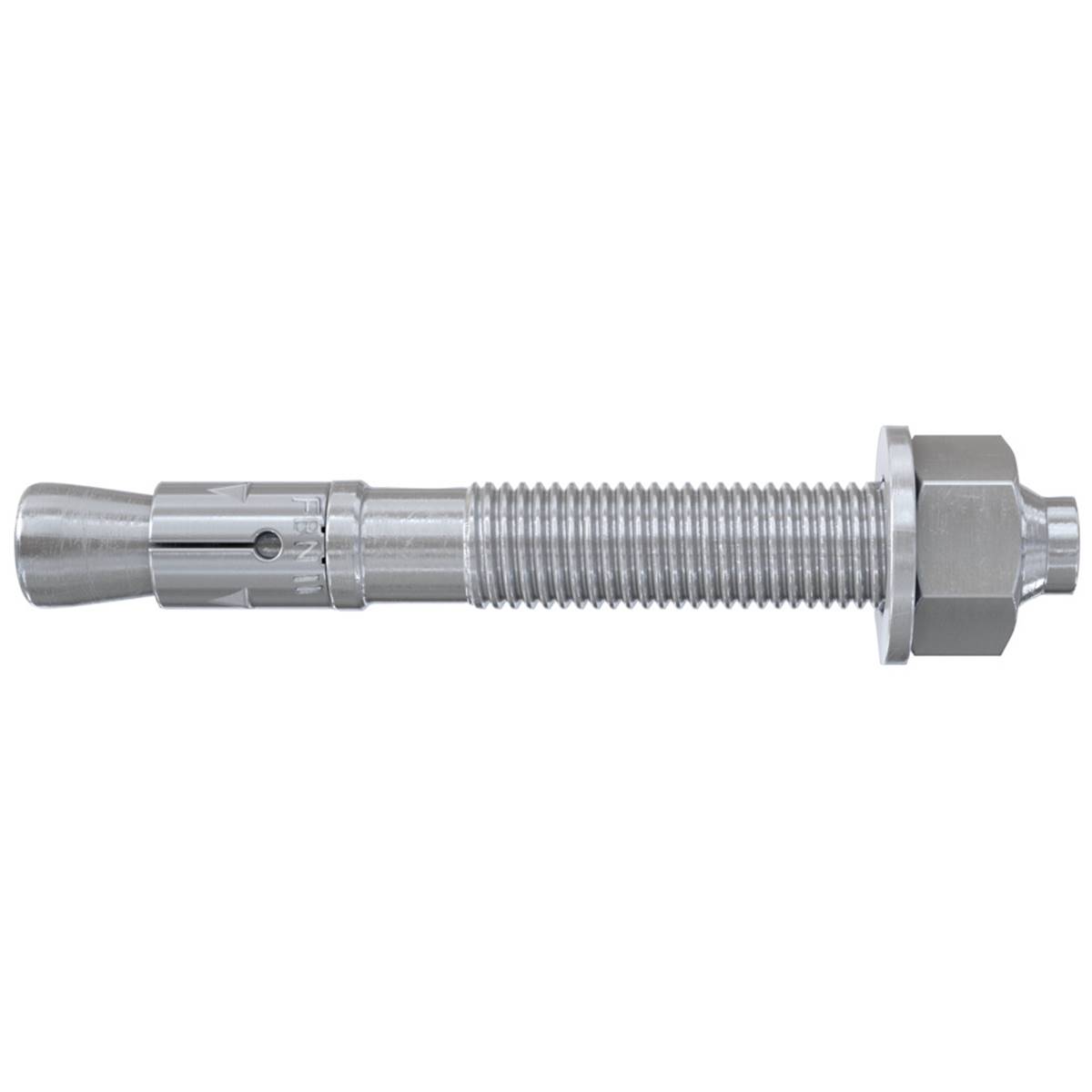

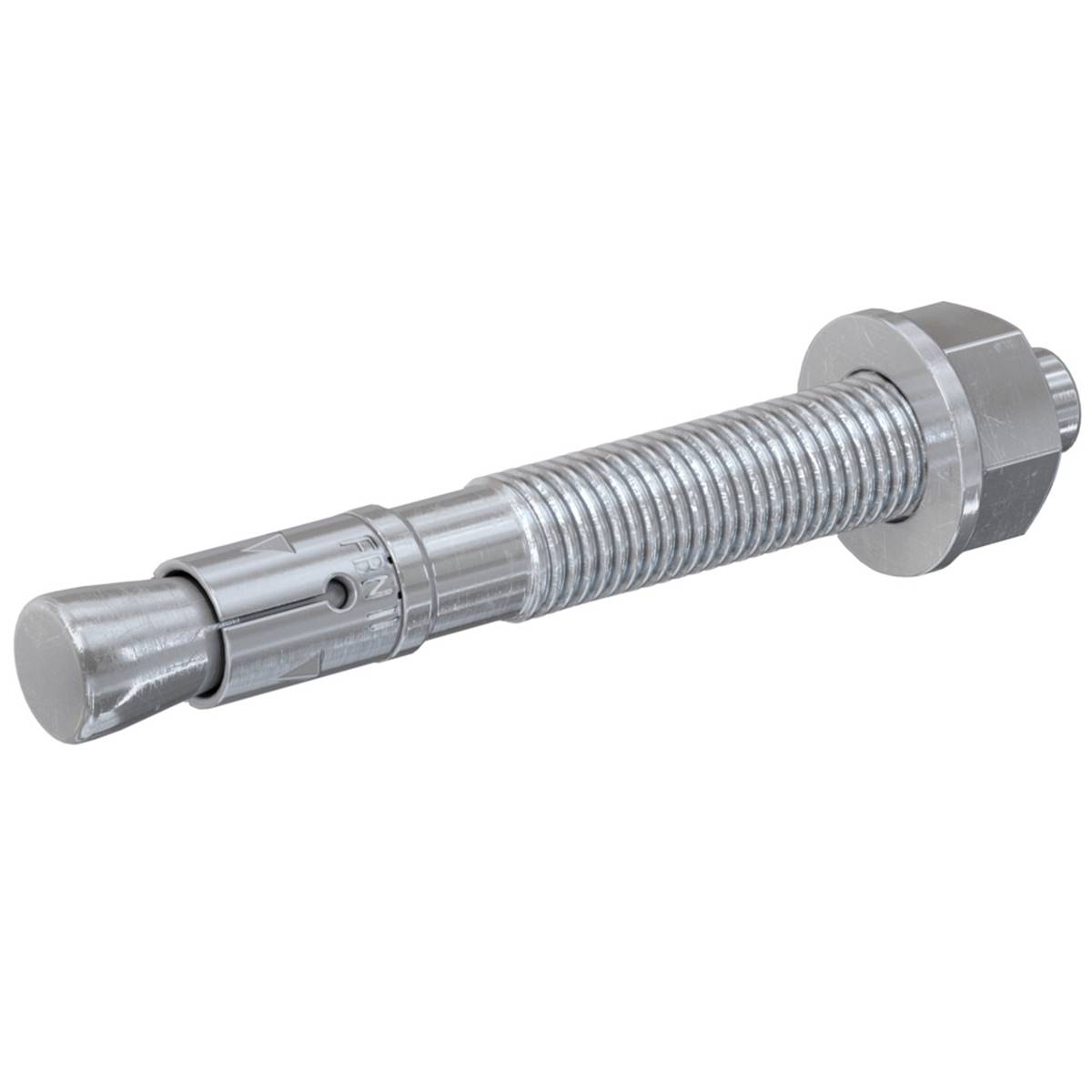

Goujon FBN II 10/140 en acier électrozingué

La fixation économique pour des mises en oeuvre flexiblesdans le béton non fissuré.

Caractéristiques principales

Le FBN II atteint la résistance la plus élevée avec laprofondeur d'ancrage standard. Ceci signifie moins de points de fixation et desplatines plus petites.

Si la profondeur d'ancrage réduite est utilisée, cecidiminue la profondeur de perçage et simplifie l'installation.

Le filetage long permet les ajustements. De plus, le FBN IIconvient également pour les installations déportées. Ceci accroit laflexibilité.

Montage simple grâce à un nombre réduit de coups de marteauet à un glissement minimal.

La partie saillante de la tige filetée protège le filetagedes dommages. Ceci permet de gagner du temps lors du montage et du démontage.

Le goujon d'ancrage FBN II est une fixation métallique pourdes applications économiques dans le béton non fissuré. La partie filetéelongue et les 2 profondeurs d'ancrage permettent une mise en oeuvreparticulièrement flexible. En plus des installations en attente ettraversantes, le goujon d'ancrage convient également pour les montages àdistance. Dans sa version en acier électrozingué, le goujon d'ancrage convientpour la fixation à l'intérieur de garde-corps, chemins de câbles et consoles.

1. Avantages

   La profondeur d'ancrage standard atteint les résistances lesplus élevées. Un nombre réduit de points de fixation est de ce fait nécessaireet des platines plus petites peuvent être utilisées.

   La profondeur d'ancrage réduite diminue la profondeur deperçage, ce qui réduit le temps de montage et accroît la flexibilité.

   Le filetage long permet les ajustements et les fixationsdéportées, ce qui augmente la flexibilité.

   Un nombre réduit de coups de marteau et le faible glissementlors du serrage assurent une installation extrêmement facile.

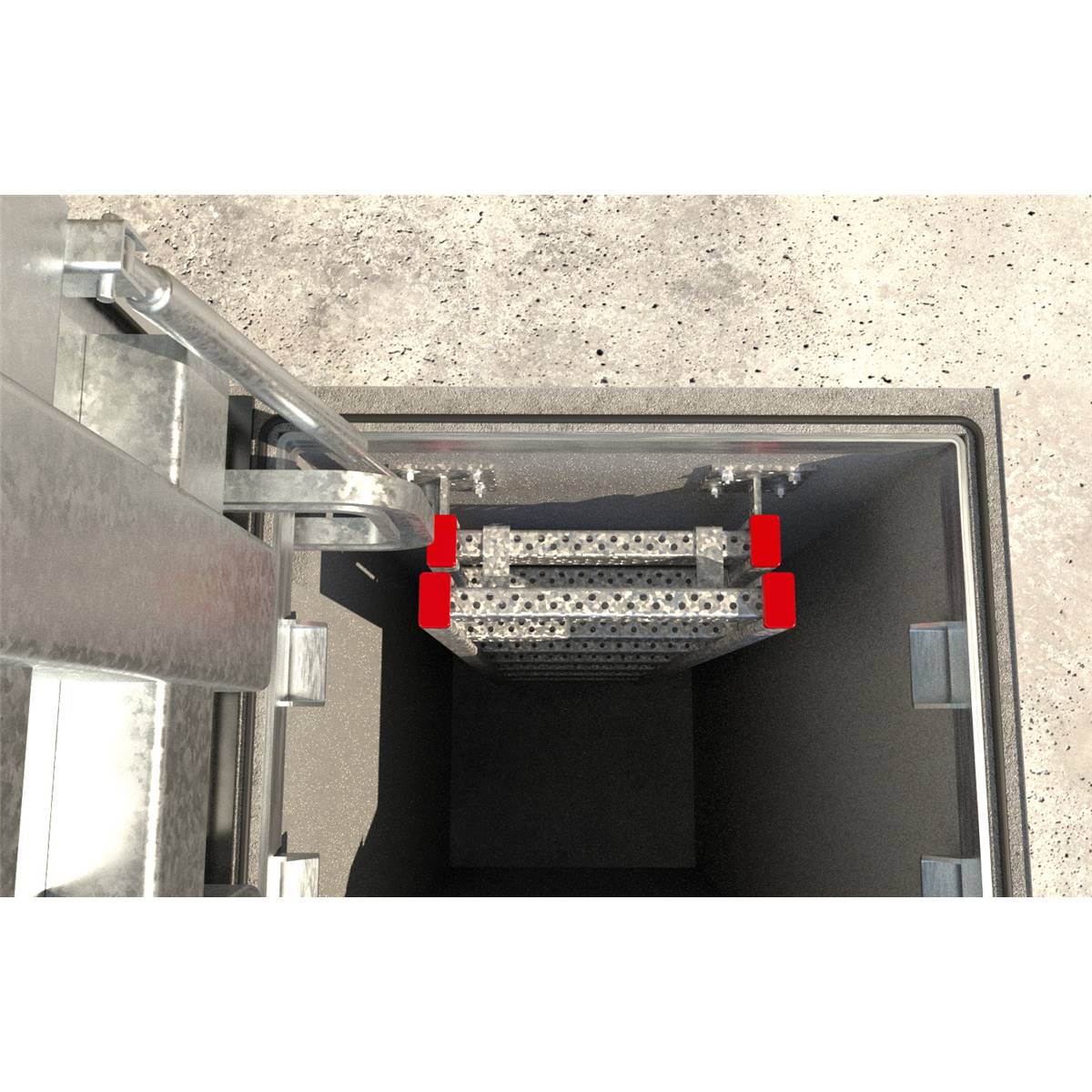

   Applications

   Constructions métalliques

   Barres d'appui

   Consoles

   Echelles

   Chemins de câbles

   Machines

   Escaliers

   Portails

   Façades

2.


   Matériaux

   Agréée pour :

   Béton C20/25 à C50/60, non fissuré

   Convient également pour :

   Béton C12/15

   Pierre naturelle à structure dense

   Les détails (matériaux de construction, charges, etc.) del'agrément, s'il est disponible, s’appliquent



   Homologation

   ETA-07/0211

   DoP 0192

   DoP No. 0015



   Données techniques

   homologation ATE
   Diamètre nominal du foret		10	[mm]
   profondeur de perçage mini. pour installation traversante		208	[mm]
   Longueur de cheville		215	[mm]
   épaisseur à fixer maxi. hef,stand/hef,red		140 / 150	[mm]
   Filetage		M 10 x 176	[mm]
   Ouverture de clé		17	[mm]
   Conditionnement		Boite à bec verseur
   Quantité		20	[St.]
