FISCHER GOUJON FBN II GS ACIER ELECTROZINGUE

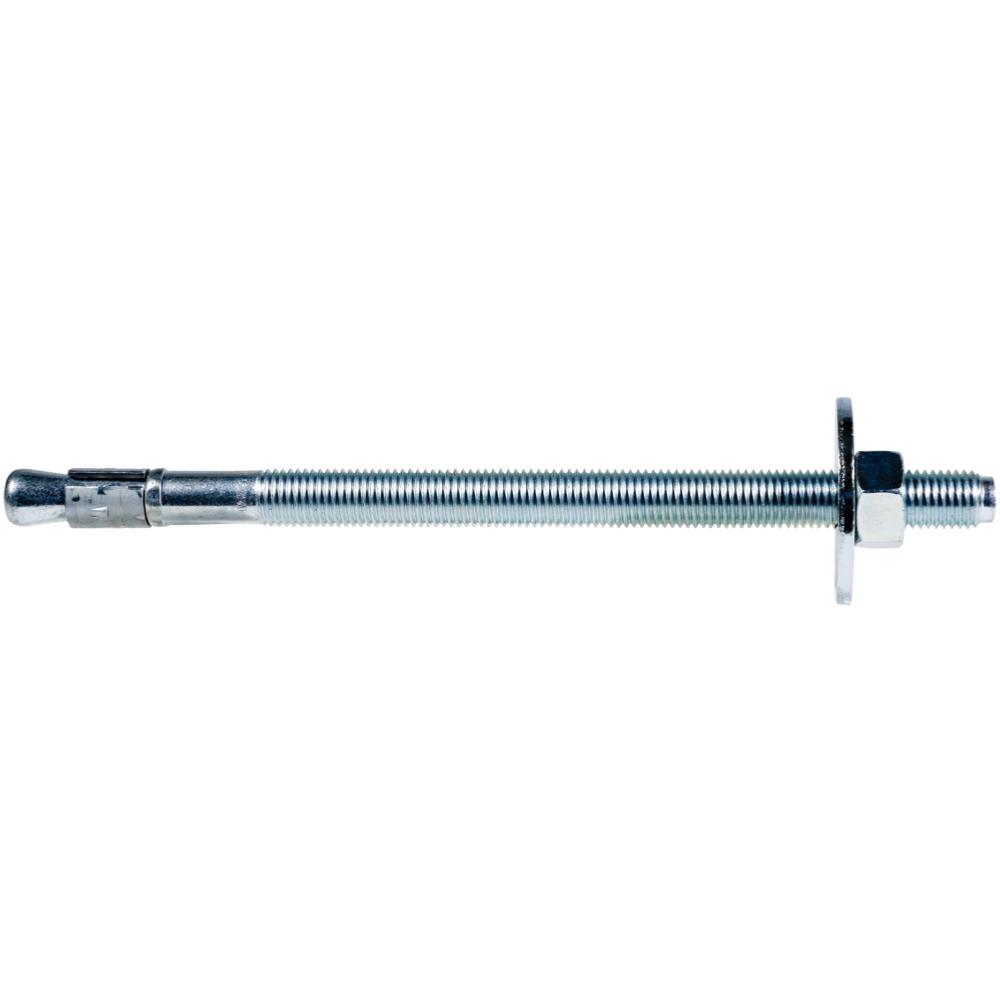

Goujon FBN II 12/120 GS avec rondelle large, en acierélectrozingué

La fixation économique avec rondelle large pour des mises enœuvre flexibles dans le béton non fissuré.

Caractéristiques principales

La grande rondelle augmente la surface de contact. Idéalpour les fixations de constructions bois.

La rondelle prémontée permet de gagner du temps lors del'installation.

Le FBN II atteint la résistance la plus élevée avec laprofondeur d'ancrage standard. Ceci signifie moins de points de fixation et desplatines plus petites.

Si la profondeur d'ancrage réduite est utilisée, cecidiminue la profondeur de perçage et simplifie l'installation.

Le filetage long permet les ajustements. De plus, le FBN IIconvient également pour les installations déportées. Ceci accroit laflexibilité.

Le goujon d'ancrage FBN II avec rondelle large est unefixation métallique pour des applications économiques dans le béton nonfissuré. La partie filetée longue et les 2 profondeurs d'ancrage permettent unemise en œuvre particulièrement flexible. En plus des installations en attenteet traversantes, le goujon d'ancrage convient également pour les montages àdistance. Avec sa rondelle large prémontée, la fixation métallique en acierélectrozingué est recommandée pour la fixation de poutres porteuses, detraverses ou d'autres constructions bois.

1. Avantages

   La rondelle large du goujon FBN II GS crée une surfaced'appui plus importante et permet la fixation de constructions en bois.

   La rondelle prémontée assure une installation rapide.

   En outre, le goujon d'ancrage FBN II GS offre tous lesavantages du FBN II



   Applications

   Platines avec trous oblongs

   Ossatures de façades avec trous oblongs

   Constructions bois

   Tirant

   Ancrage de poutres

2.


   Matériaux

   Agréée pour :

   Béton C20/25 à C50/60, non fissuré

   Convient également pour :

   Béton C12/15

   Pierre naturelle à structure dense

   Les détails (matériaux de construction, charges, etc.) del'agrément, s'il est disponible, s’appliquent



   Homologation

   ETA-07/0211

   DoP 0192

   DoP No. 0015



   Données techniques

   homologation ATE
   Diamètre nominal du foret		12	[mm]
   profondeur de perçage mini. pour installation traversante		205	[mm]
   Longueur de cheville		214	[mm]
   épaisseur à fixer maxi. hef,stand/hef,red		120 / 135	[mm]
   Filetage		M 12 x 169	[mm]
   Ouverture de clé		19	[mm]
   Rondelle (Diamètre extérieur x épaisseur)		44 x 4	[mm]
   Conditionnement		Boite à bec verseur
   Quantité		20	[St.]
