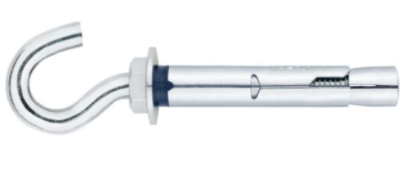

INDEX CHEVILLE ANTI-ROTATION POUR CHARGES MOYENNES CROCHET

CHEVILLE ANTI-ROTATION POUR CHARGES MOYENNES CROCHET

CH-GA

Matériau Zingué

1. BLACHG08C

   M6 x 45 Ø8

   L : 45 Mº : M6

   Foret : 8

   Ø élément àfixer : 9

   Profondeur min.: 50

   Épaisseur dumatériau de base : 100

   Min. profondeurcheville : 44

   Profondeur effective: 35

   Couple deserrage : 10

   Distance min.au bord : 41



   BLACHG10C

   M8 x 60 Ø10

   L : 45 Mº : M6

   Foret : 10

   Ø élément àfixer : 12

   Profondeur min.: 65

   Épaisseur dumatériau de base : 100

   Min. profondeurcheville : 56

   Profondeureffective : 45

   Couple deserrage : 20

   Distance min.au bord : 54



   BLACHG12C

   M10 x 45 Ø8

   L : 45 Mº : M6

   Foret : 12

   Ø élément àfixer : 14

   Profondeur min.: 80

   Épaisseur dumatériau de base : 100

   Min. profondeurcheville : 70

   Profondeureffective : 53

   Couple deserrage : 35

   Distance min.au bord : 65

2.


   • Chevilles métalliques avec principe de fonctionnement par expansion etinstallation par couple de serrage contrôlé.

   • Utilisation pour charges lourdes.

   • Filetage mâle.

   • Homologué conforme pour des emplois structuraux dans le béton nonfissuré.

   • Facilité d’emploi.

   • Éléments anti-rotation incorporés dans l’insert, la douille et le cône.

   • Installation à travers le perçage de l'élément à fixer.

   • Approprié pour charges statiques ou quasi-statiques.

   • Version en acier zingué et en acier inoxydable nuance A2.

   • Longueurs et métriques diverses, flexibilité pour le montage.



   • Fixations structurelles dans le béton non fissuré.

   • Fixation d’enseignes, étagères, panneaux, portails, garde-corps, stores,poteaux de clôtures.

   • Mobilier urbain, fauteuils de cinéma, de théâtre ou gradins de stades
