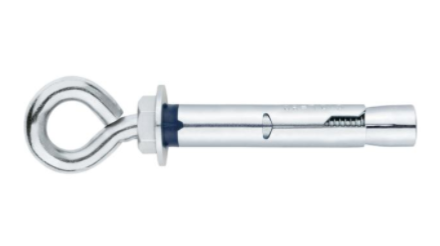

INDEX CHEVILLE ANTI-ROTATION POUR CHARGES MOYENNES PITON

CHEVILLE ANTI-ROTATION POUR CHARGES MOYENNES PITON

CH-AR

Matériau Zingué

1. M6 x 45 Ø8

   L : 45 Mº : M6

   Foret : 8

   Ø élément àfixer : 9

   Profondeur min.: 50

   Épaisseur dumatériau de base : 100

   Min. profondeurcheville : 44

   Profondeureffective : 35

   Couple deserrage : 10

   Distance min.au bord : 41



   M10 x 70 Ø12

   L : 45 Mº : M10

   Foret : 12

   Ø élément àfixer : 14

   Profondeur min.: 80

   Épaisseur dumatériau de base : 100

   Min. profondeurcheville : 70

   Profondeureffective : 53

   Couple deserrage : 35

   Distance min.au bord : 65



   M8 x 60 Ø12

   L : 60 Mº : M8

   Foret : 10

   Ø élément àfixer : 12

   Profondeur min.: 65

   Épaisseur dumatériau de base : 100

   Min. profondeurcheville : 56

   Profondeureffective : 45

   Couple deserrage : 20

   Distance min.au bord : 54

2. Chevillesmétalliques avec principe de fonctionnement par expansion et installation parcouple de serrage contrôlé.

   • Utilisationpour charges lourdes.

   • Filetagemâle.

   • Homologuéconforme pour des emplois structuraux dans le béton non fissuré.

   • Facilitéd’emploi.

   • Élémentsanti-rotation incorporés dans l’insert, la douille et le cône.

   • Installationà travers le perçage de l'élément à fixer.

   • Appropriépour charges statiques ou quasi-statiques.

   • Version enacier zingué et en acier inoxydable nuance A2.

   • Longueurs etmétriques diverses, flexibilité pour le montage.





   Fixationsstructurelles dans le béton non fissuré.

   • Fixationd’enseignes, étagères, panneaux, portails, garde-corps, stores, poteaux declôtures.

   • Mobilier urbain, fauteuils de cinéma, de théâtre ougradins de stades.
